津波バリアー(漂流物防護柵)

ガードケーブルタイプ

施設名称津波バリアー(漂流物防護柵)
タイプ名ガードケーブルタイプ

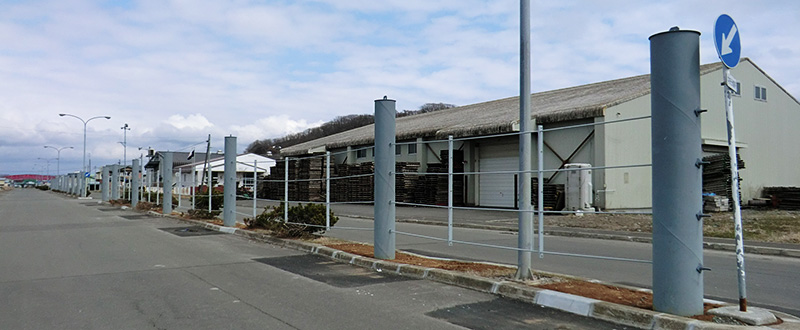

施設写真
津波バリアー(漂流物防護柵) ガードケーブルタイプ
北海道えりも町
施設概要・特長
  • 津波による漂流物を捕捉する施設です。支柱に漂流物が衝突して損傷を受けても、構造物全体としては破壊せず、漂流物対策施設としての機能を保持します。
  • 施設の両端にある端部支柱と、その間の中間支柱で構成されており、それぞれの支柱は基礎部を有しています。
  • 支柱間は捕捉スクリーンで結ばれており、支柱と捕捉スクリーンにより漂流物を捕捉します。
  • 支柱には鋼管が用いられ、捕捉スクリーンにはワイヤロープが用いられます。
  • 基礎は、杭基礎とコンクリート基礎から選定出来ます。
設置箇所または防護対象施設捕捉対象:押し波時における漁船、コンテナや木材等。引き波時における車両等。
設置箇所:港内と陸との境となる岸壁。

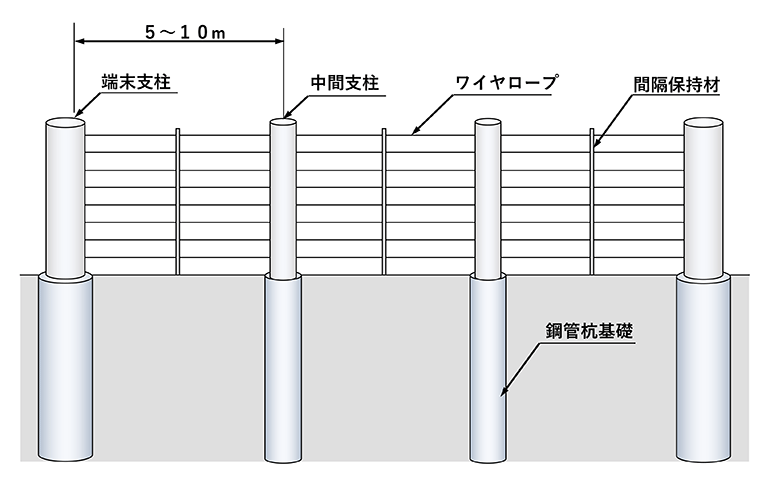

標準構造
津波バリアー(漂流物防護柵) ガードケーブルタイプ
※施設の規模は、対象となる漂流物、津波条件により異なります。
施工実績北海道釧路市、北海道広尾町、北海道えりも町、北海道厚岸町、高知県須崎市、仙台塩釜港
